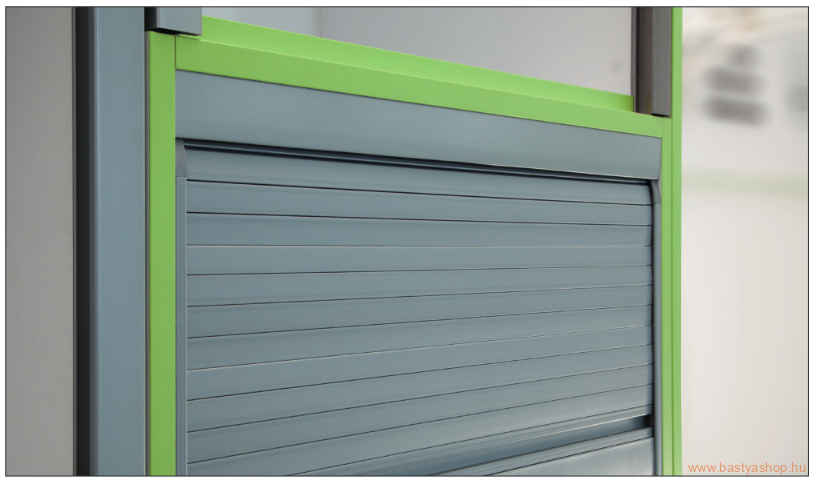

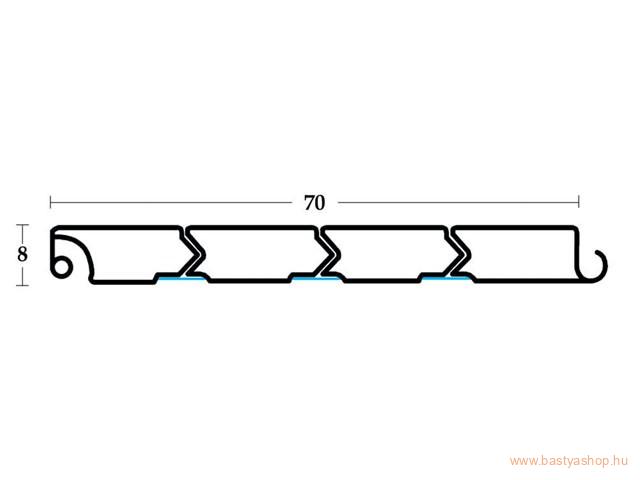

Kezdőlap » Bútorredőny » REDŐNY RENDSZER 3663 PROFIL 70x8mm 2,6m EZÜST
anyag: műanyag
szín: ezüst
rendelhető: 2,6 m-es szálban

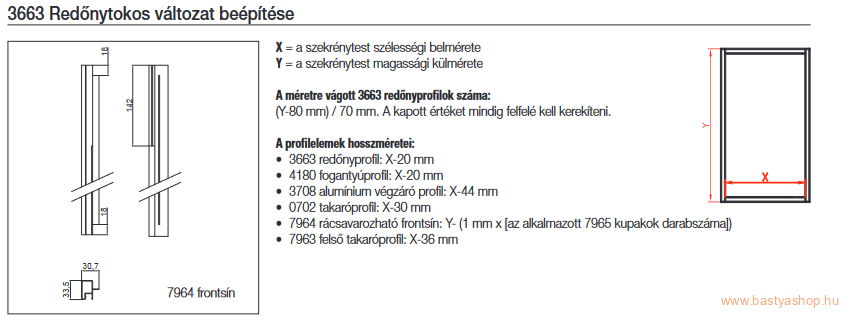

3663 Redőnytokos változat beépítése:
X= a szekrénytest szélességi belmérete
Y= a szekrénytest magassági külmérete
A méretre vágott 3663redőnyprofilok száma:
(Y-80 mm)/ 70 mm. A kapott értéket mindig felfelé kell kerekíteni
A profilelemek hosszméretei:
-3663 redőnyprofil: X-20 mm
-4180 fogantyúprofil: X-20 mm
-3708 alumínium végzáró profil: X-44 mm
0702 takaróprofil: X-30 mm
7964 rácsavarozható frontsín: Y- (1 mm x(az alkalmazott 7965 kupakok darabszáma))
-7963 felső takaróprofil: X-36 mm

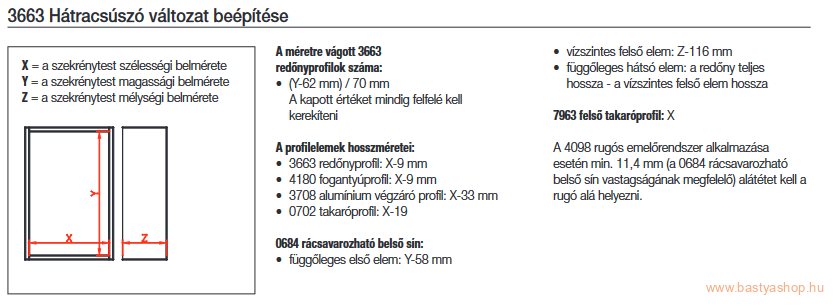

3663 Hátracsúszó változat beépítése:
A méretre vágott 3663 redőnyprofilok száma:
-(Y-62 mm)/70 mm
A kapott értéket mindig felfelé kell kerekíteni
A profilelemek hosszméretei:
-3663 redőnyprofil: X-9 mm
-4180 fogantyúprofil: X-9 mm
-3708 alumínium végzáró profil: X-33 mm
-0702 takaróprofil: X-19 mm
0684 rácsavarozható belső sín:
-függőleges első elem: Y-58 mm
-vízszintes felső elem: Z-116 mm
-függőleges hátsó elem: a redőny teljes hossza - a vízszintes felső elem hossza
7963 felső takaróprofil: X
A 4098 rugós emelőrendszer alkalmazása esetén min. 11,4 mm (a 0684 rácsavarozható belső sín vastagságánk megfelelő) alátétet kell a rugó alá helyezni.
